Cadre manchonné collé : cadre composé de tubes et de pièces de jonctions distincts, assemblés par collage structurel à l’aide de manchons (internes ou externes).
Avantages :
- Liberté de conception et de géométrie (permet la réalisation de prototypes et de cadres sur mesures)
- Utilisation de nouveaux matériaux et procédés : l'aluminium 7075 n'est pas soudable donc ne peut pas être utilisé sur les cadres classiques en aluminium, et l'enroulement filamentaire est un procédé de mise en forme du carbone qui ne permet pas de faire des formes complexes comme des cadres complets.
- Optimisation ciblée des propriétés mécaniques : les bons matériaux aux bons endroits pour optimiser à la fois la rigidité et le confort.
1- Conception 3D
Tout commence par un gros travail de R&D, de design, de conception et de modélisation pour arriver aux objectifs de poids, rigidité, et solidité définis par le projet.
2- Impression 3D à taille réelle
Le cadre est imprimé en 3D en plastique à taille réelle et les composants sont ensuite montés dessus pour vérifier toutes les interférences. Cette étape permet également de valider ou invalider des choix techniques. En effet, des points faibles ou des zones qui manquent de rigidité peuvent être détectées sur un modèle imprimé 3D à taille réelle.
3- Usinage des pièces de jonctions et préparation des tubes

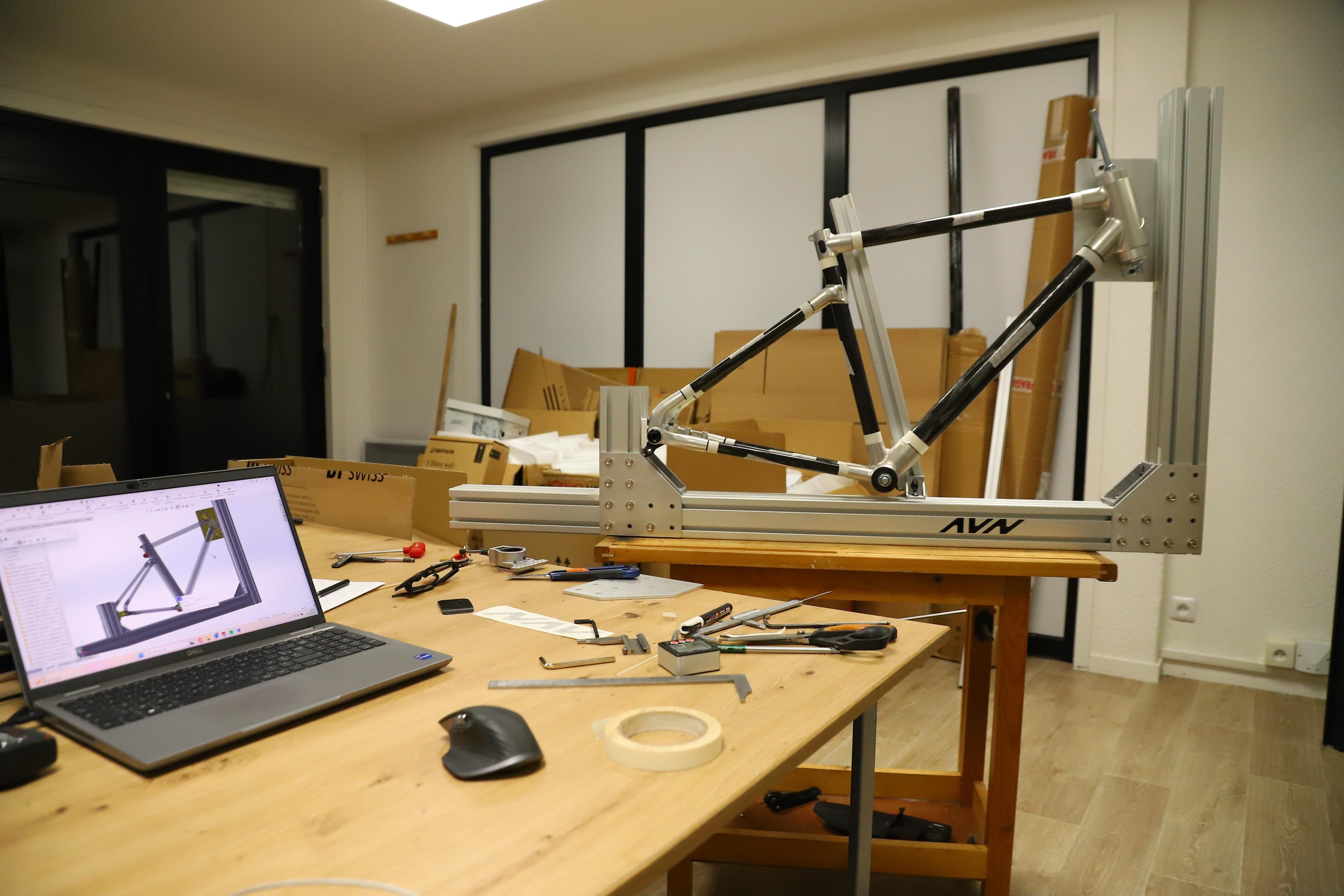

Une fois la conception validée par le test en impression 3D, les pièces sont usinées et les tubes sont coupés à la bonne taille. Toutes les surfaces sont préparées pour adhérer au maximum à l'adhésif époxy (anodisation de l'aluminium, ponçage du carbone et dégraissage à l'acétone). Un montage à blanc du cadre sur le jig (gabarit de collage) est également réalisé.

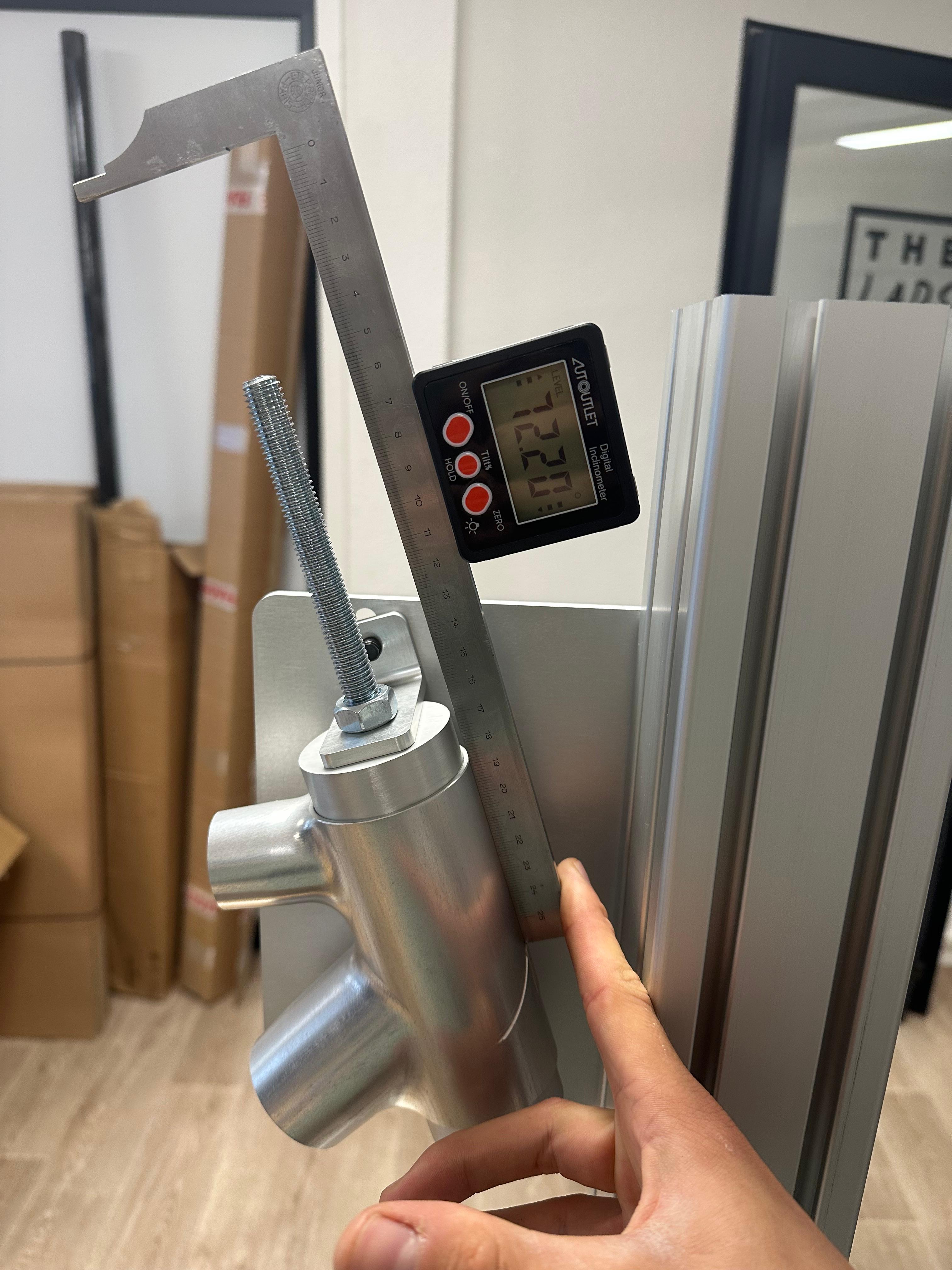

4- Réglage du jig
Puisque chaque cadre est unique, le jig doit être réglé à chaque fois et tous les alignements doivent être vérifiés. Des tolérances extrêmement fines sont respectées sur les angles (de fourche, du tube de selle...). Cette étape demande beaucoup de temps et de minutie pour arriver à un résultat impeccable.
5- Collage
Le collage est l'étape critique du process. Le temps de travail de l'adhésif est limité et tout doit être fait méthodiquement et avec précision. L'adhésif est toujours appliqué sur les deux surfaces de collage pour éviter la présence de bulles dans les manchons. L'excédent est ensuite nettoyé et le cadre polymérise calmement pendant 4 jours minimum.
